脈沖反吹自潔式空氣過濾器的結構

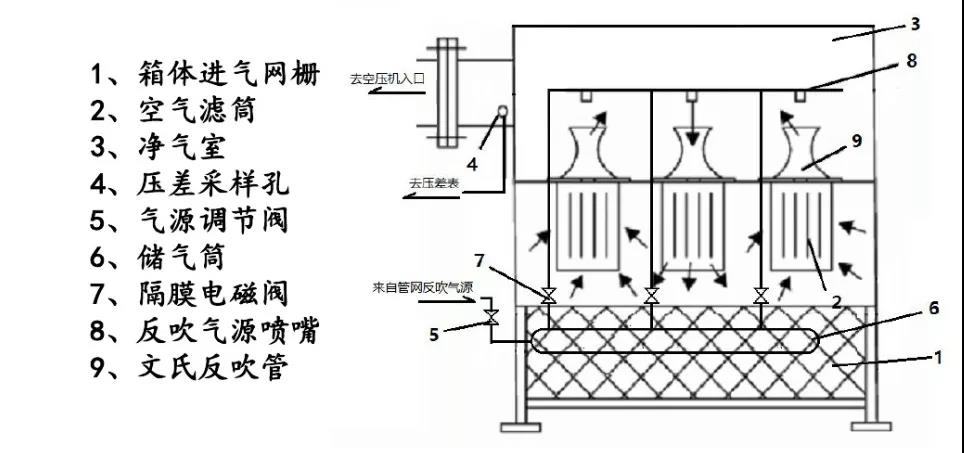

脈沖反吹自潔式空氣過濾器的主要部件包括：空氣濾筒、脈沖反吹系統、凈氣室、框架、控制系統。反吹系統由氣動隔膜閥、電磁閥、專用噴嘴及壓縮空氣管路組成。控制系統主要由脈沖控制儀、差壓變送器、控制電路等組成。其結構如圖所示。

脈沖反吹自潔式空氣過濾器工作原理

自潔式空氣過濾器的凈氣室出口與空壓機入口連接，在負壓的作用下，從大氣中吸入加工空氣。空氣經過過濾筒，灰塵被濾料阻擋。無數小顆粒粉塵在濾料的迎風表面形成一層塵膜。塵膜可使過濾效果有所提高，同時也使氣流阻力增大。當阻力增至高限600Pa時，由壓差變送器將阻力信號傳給脈沖控制儀中的電腦，電腦發出指令，自潔系統開始工作；電磁閥接到指令后，按程序控制、驅動隔膜閥，隔膜閥瞬間釋放出壓縮空氣，其壓力為600～800kPa，經噴嘴整流后，自濾筒內部反吹濾筒，將濾料外表面的粉塵吹落，阻力隨之下降。當阻力達到濾料的初始阻力(約150Pa)時，自潔系統停止工作。
自潔式過濾器的濾筒分成多組，每組包括多個濾筒，每組都設置一個隔膜閥。某一個閥門動作，只反吹它涉及到的那組濾筒，其余各組照常工作，因此自潔系統不影響過濾器的連續工作。
濾筒的使用壽命為18～24個月。濾料為優質防水型濾紙。當濾筒阻力經反吹，居高不下，并升至報警值(800Pa)時，表示濾筒需要更換。更換濾筒的操作簡單易行，亦無須停機。
