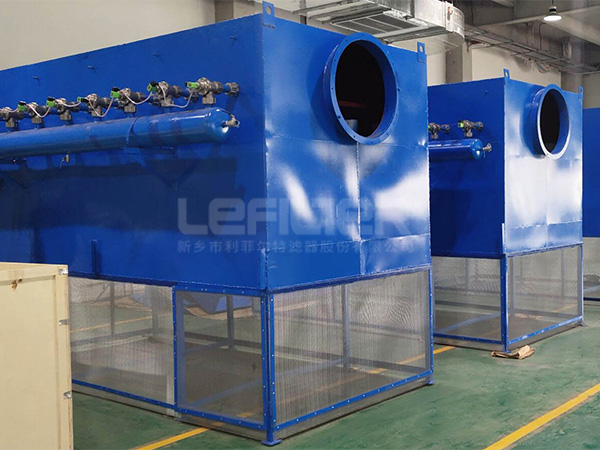

從結構上看，自潔式空氣過濾器主要是由濾筒、凈氣室、脈沖自潔壓縮空氣配管、進氣保護網、裙板、鋼架以及電控儀、PLC等組成。在壓縮機吸氣負壓的作用下，自潔式空氣過濾器吸入周?chē)h(huán)境空氣，由于重力、靜電、接觸阻力留、慣性擴散等綜合作用，空氣中的灰塵沉積在過濾筒濾料的外表面，清潔空氣在凈氣室匯合，經出氣管進入壓縮機。

 當PLC發出自潔指令，電磁閥會瞬間打開約0.1~0.2秒，送出一股脈沖氣流，經噴射、反吹的作用把過濾筒外表面的積灰吹掉。自潔式空氣過濾器的這種反吹自潔過程的間斷的，每次僅三到四個濾筒處于反吹自潔狀態，其余更多的筒子仍在繼續工作。

相比其他類型的過濾裝置，自潔式空氣過濾器具有在線自潔功能，保證空壓機連續工作。自潔式空氣過濾器的自潔模式具有壓差、定時、手動三種，自潔模式在控制儀上選擇設定。

 對于自潔式空氣過濾器來說，它的核心部件濾筒，選用進口的濾料；并設計了進氣一級粗過濾保護網，以便保護濾筒；作為電腦控制的機電一體化產品，客戶只要配上管道、通上電，自潔式空氣過濾器可以正常工作。

實踐證明，自潔式空氣過濾器的過濾效率高達99.99%，過濾精度為99.99%；阻力損失小；自耗壓縮空氣量小，結構簡單，設備質量輕，質量?jī)H為同容量布袋式空氣 過濾器質量的1/3～1/2。
